برد بورد مدل GL یک ابزار پایه‌ای در الکترونیک است که برای ساخت و تست مدارهای الکترونیکی به‌صورت موقت و بدون نیاز به لحیم‌کاری استفاده می‌شود. این برد معمولاً از جنس پلاستیک با سوراخ‌های متعدد (ترمینال‌ها) تشکیل شده است که قطعات الکترونیکی مانند مقاومت، خازن، ترانزیستور، یا آی‌سی‌ها را می‌توان به‌راحتی در آن قرار داد و با استفاده از سیم‌های جامپر اتصالات را برقرار کرد. برد بورد برای نمونه‌سازی اولیه (پروتوتایپ) و آزمایش مدارها قبل از طراحی نهایی روی PCB (برد مدار چاپی) کاربرد دارد.

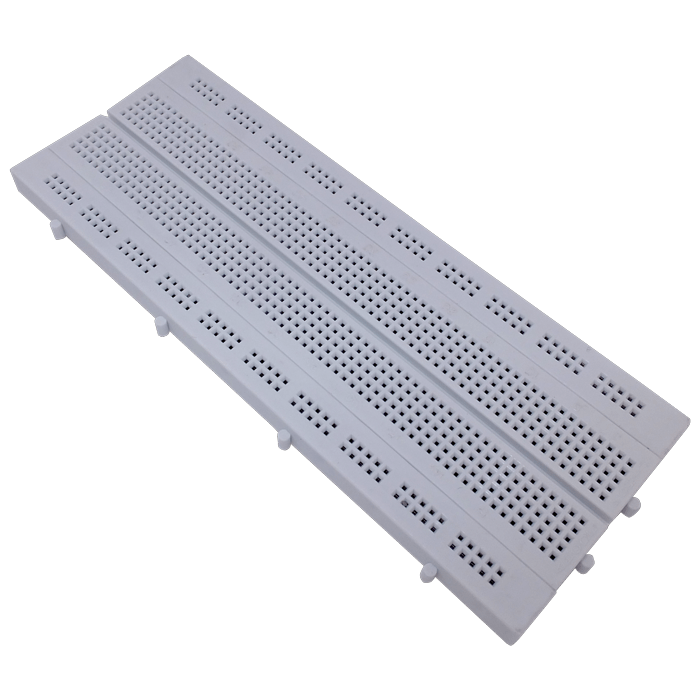

ساختار برد بورد:

• ترمینال‌های عمودی: سوراخ‌های مرکزی برد بورد معمولاً به‌صورت ستون‌های عمودی (5 یا 10 سوراخ) به هم متصل هستند و برای اتصال قطعات استفاده می‌شوند.
• ردیف‌های افقی (باس یا شین): ردیف‌های بالا و پایین برد برای اتصال منبع تغذیه (مثبت و منفی) طراحی شده‌اند و معمولاً با خطوط رنگی قرمز (مثبت) و آبی/مشکی (منفی) مشخص می‌شوند.
• علائم: اعداد، حروف، و علامت‌های مثبت/منفی برای شناسایی سوراخ‌ها و ایجاد اتصالات دقیق.
• اتصالات داخلی: نوارهای فلزی زیر سوراخ‌ها اتصالات الکتریکی را برقرار می‌کنند و نیازی به لحیم‌کاری نیست.

مزایا:

• بدون نیاز به لحیم‌کاری، امکان تغییر سریع مدار.
• مناسب برای آموزش، آزمایش، و رفع عیب مدارها.
• قابل استفاده با بردهایی مانند رزبری پای زیرو دبلیو، آردوینو، یا میکروکنترلرهایی مانند STM32F103VBT6.

معایب:

• نویزپذیری بیشتر نسبت به PCB.
• برای مدارهای دائمی یا پیچیده مناسب نیست.

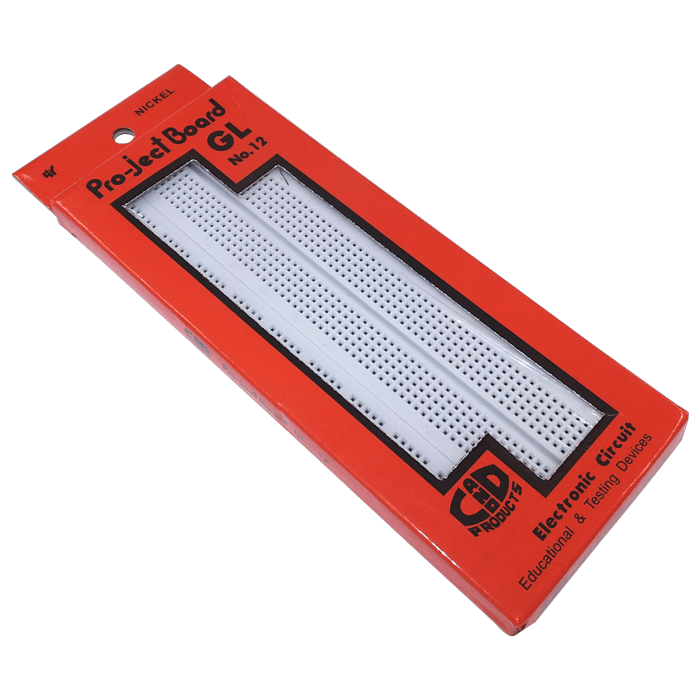

برد بورد برند GL و کاربردهای آن

برد بورد GL یکی از مدل‌های رایج برد بورد است که به دلیل کیفیت مناسب و قیمت اقتصادی در بازار ایران، به‌ویژه در فروشگاه‌هایی مانند امجدکالا، عرضه می‌شود. مدل‌های مختلف برد بورد GL (مانند GL-12 یا GL-830) با تعداد سوراخ‌ها و ابعاد متفاوت (مثلاً 17.5×6.5×0.8 سانتی‌متر برای GL-12) برای پروژه‌های مختلف طراحی شده‌اند. این بردها معمولاً از جنس پلاستیک با کیفیت متوسط تا بالا ساخته می‌شوند و برای کاربردهای آموزشی و نمونه‌سازی مناسب‌اند.

مشخصات برد بورد GL:

• ابعاد: بسته به مدل، مثلاً 67×175 میلی‌متر برای GL-12.
• تعداد سوراخ‌ها: معمولاً 830 سوراخ (مانند GL-830) یا کمتر/بیشتر بسته به مدل.
• کیفیت: مقاوم در برابر باز و بسته کردن قطعات، با زبانه‌های فلزی محکم.
• اتصال‌پذیری: قابلیت اتصال چند برد بورد GL به‌صورت افقی یا عمودی با خارهای کناری برای پروژه‌های بزرگ‌تر.
• منبع تغذیه: امکان اتصال به منابع خارجی (مانند آداپتور، پاور سوئیچینگ، یا پین‌های تغذیه آردوینو/رزبری پای).

کاربردهای برد بورد GL:

1. آموزش الکترونیک:
   • برای یادگیری مفاهیم پایه الکترونیک توسط دانشجویان و دانش‌آموزان.
   • مثال: ساخت مدار چشمک‌زن با LED و مقاومت روی برد GL با آردوینو.
2. نمونه‌سازی مدارها:
   • تست مدارهای اولیه قبل از طراحی PCB.
   • مثال: آزمایش ماژول SIM800C با STM32F103VBT6 برای ارسال SMS.
3. پروژه‌های IoT:
   • اتصال سنسورها (مانند SMT172 برای دما یا ACS712 برای جریان) و ماژول‌های RF (مانند HC-05 یا SIM800C).
   • مثال: مانیتورینگ محیطی با رزبری پای زیرو دبلیو و نمایش داده‌ها روی FT800.
4. تست قطعات:
   • بررسی عملکرد قطعات مانند AD620AN (تقویت‌کننده سیگنال) یا BCP53 (ترانزیستور سوئیچینگ).
5. رباتیک و پروژه‌های DIY:
   • ساخت مدارهای کنترلی موقت برای ربات‌ها.
   • مثال: اتصال موتور و سنسور MPXV7002DP با تغذیه از LM317 یا AMS1117-1.2.
6. اتصال آنتن‌های RF:
   • تست ماژول‌های RF با کانکتورهای SMA یا U.FL-R-SMT روی برد GL.

ویژگی‌های خاص برد GL:

• کیفیت متوسط تا بالا، مناسب برای مصارف آموزشی و نیمه‌حرفه‌ای.
• مقاوم در برابر باز و بسته شدن مکرر قطعات.
• سازگاری با سیم‌های جامپر استاندارد و ماژول‌های منبع تغذیه (3.3 یا 5 ولت).
• قابلیت چسباندن به سطح با نوار چسب دوطرفه در زیر برد.
